實驗室氣體管路系統是怎么工作的？
2022-04-20 09:16:30
由于城市的不斷發展，大家對實驗室氣體管路的需求也是越來越大，那么實驗室氣體管路系統是怎么工作的呢，今天小編就來給大家分享一下。
一、概述
本供氣系統中，共有4種分析儀器需要用到高純氣體，分別為氣相色譜(N2、H2和壓縮空氣)、氣質聯用(氦氣)、火焰光度計(壓縮空氣和乙炔)、熒光定硫儀(氬氣和高純氧)的使用點。根據分析儀器對氣體流量及氣體潔凈度的要求，管道采用1/2”外徑，內表面BA級的不銹鋼管道。所有管路在氣瓶間集中后，沿實驗樓外墻(加蓋活動蓋板以便于維修和檢測)至二樓，穿外墻貼進入實驗室(1/4”管徑)，在分析儀器的附近預留出口點。綜上，本項目中共用到7種氣體，14組(共46個)出口點，實驗室(兩氣氣相色譜間)內氫氣管線上4個氫氣發生器進口點。
二、氣瓶間布置方案：
本項目中，預留一個氣瓶間，氣瓶間布置應遵循以下原則：
1、可燃與助燃?xì)怏w應分開放置。
2、相互間可能反應的氣體應分開放置。
3、同類不同濃度的氣體應盡量放置在一起。
4、安裝泄漏報警裝置。
三、管路設計、規劃要點：
1、氣瓶閥出口為GB標準的外螺紋形式，為了便于管路系統與氣瓶連接，故從氣瓶閥出口到管道系統應設有轉換接頭(氣瓶接頭)，氮?dú)淇杖N氣源，每路進氣須連接2個鋼瓶，并配有手動不間斷切換系統和吹掃流路。
2、為了方便更換氣瓶，從上述氣瓶接頭到調節閥之間應設有耐高壓的不銹鋼螺旋管。
3、由于氣瓶內部的氣體壓力大，使用點的壓力較小，氣體壓力有變化，而且數值差距較大，故應在氣瓶出口處設置一級減壓閥。另外，由于多種儀器對氣體壓力的準確性和穩定性要求較高，故應在氣體的出口點處設置二級減壓閥。
4、每種氣體的系統中應設有在緊急情況下能夠快速切斷供氣的裝置—開關閥，為了開關系統的方便和快捷，本項目中開關閥采用球閥。(除高純O2采用慢開關針閥)。
注：為了防止開啟O2氣瓶時，氣體快速進入管道，與管壁摩擦生熱，與管道內有可能殘留的可燃物引起燃燒，O2系統的開關閥及清洗閥采用慢開關針閥。
5、為了防止更換氣瓶時外界空氣進入管路系統，應設置清洗閥。
6、在H2、高純O2和C2H2系統中，為了防止回火現象的發生，應加裝防爆逆止閥。
7、壓縮空氣在氣瓶間預留一個從生產裝置儀表氣的引入接口;
8、為了保持氣體的純度及管道系統的氣密性，所有管道采用316L不銹鋼管道，內表面經AP處理。
9、為了便于維修及更換閥件，同時保證系統的氣密性，管道與閥件采用高壓卡套連接、管道部件之間的連接均采用焊接連接。
10、管道固定件(管夾)應采用耐高溫的金屬材料，要求堅固，輕巧，耐用。
11、氣體進入實驗室經二級減壓后，配置氣體過濾器，除水除油除雜質，過濾器采用進口品牌。
12、色譜儀連接端和氫氣發生器接入端預留1/8接頭、卡套、壓墊，進口品牌)。
13、實驗室醒目處應有管線壓力表、調壓閥、氣體類型標識，每路氣體管路出口端及氫氣發生器接入端有截止閥。
特氣柜
四、施工要點說明
1、所有不銹鋼管道兩端用塑料蓋密封，外部有塑料套密封，在進入施工現場后，安裝前，方可將塑料套拆封，并除去塑料蓋。
2、所有管件在安裝進系統前，應用高純氮?dú)?99.999%)進行三遍以上的吹掃。
3、管道鋪設時，應注意平直，彎管處采用專用彎管器，不得徒手彎曲，切斷管道時，用專用切管器操作，嚴禁用鋸子鋸斷管道。管道切斷后，應用專用工具處理斷口，嚴禁用普通銼刀處理。

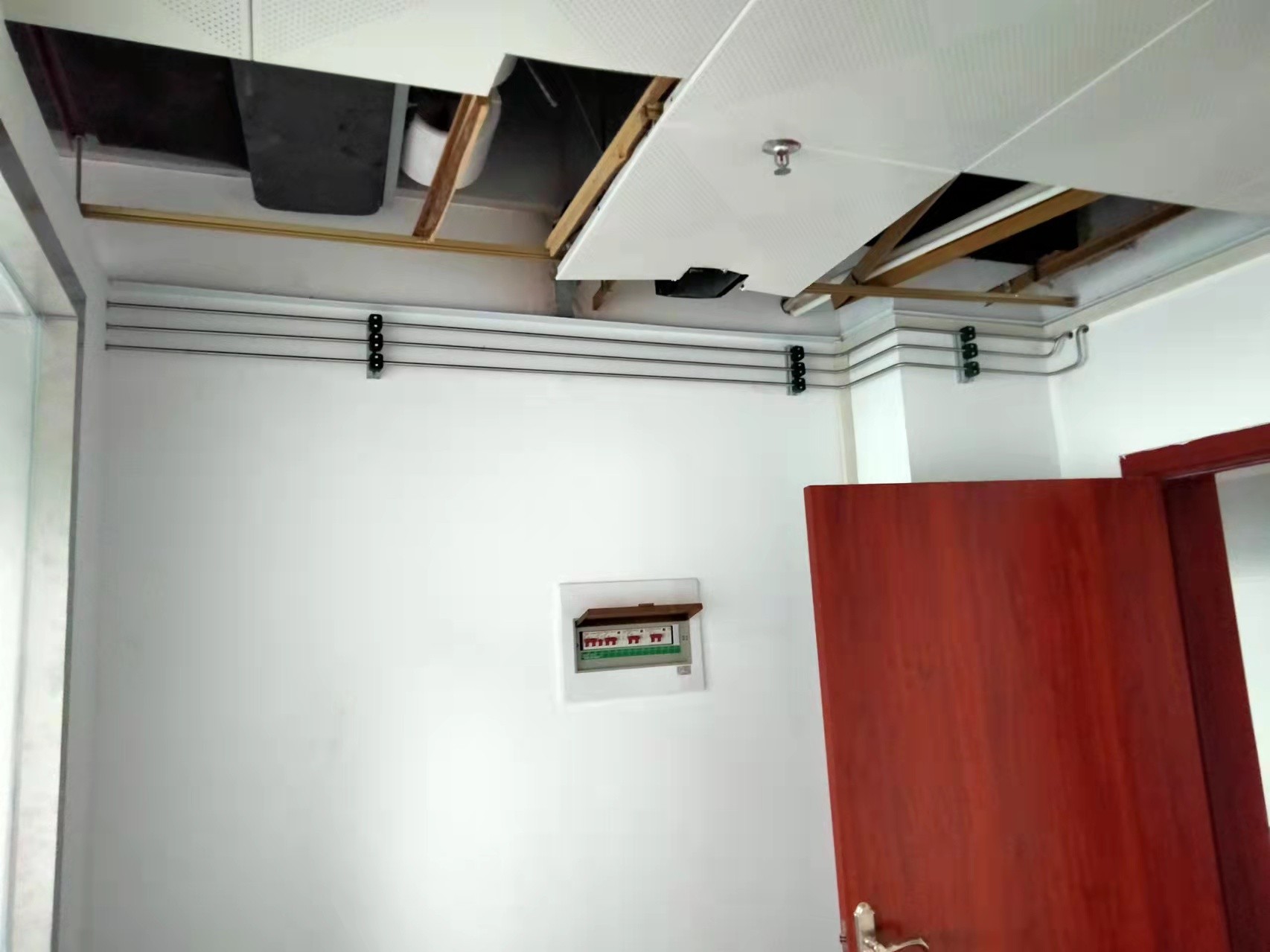

4、在管道的行進路線中，每隔1米應設置一組管夾，如遇特殊建筑物結構，應酌情考慮
5、管道穿墻及穿地板時，應設置套管，套管與管道之間的空隙，應采用不可燃燒的材料填充
6、所有螺紋連接處應采用密封帶密封。
7、所有調節閥固定面板、所有出口點控制面板及所有管道上，都應貼設標有對應氣體的成分及濃度的氣體標頭。
8、所有系統部件安裝完畢后，應用高純氮?dú)膺M(jìn)行三遍以上的大流量吹掃。
9、吹掃完畢后，用高純氮?dú)膺M(jìn)行檢漏保壓測試，測試壓力應為工作壓力的3倍。
10、在整個施工過程中，應注意施工安全，特別是空中作業時(在梯子或腳手架上施工)，應有專人固定梯子或腳手架。在土建尚未完工的工地施工時，必須佩帶安全帽，穿安全鞋。
五、驗收說明
施工結束后，我方應會同客戶進行下列驗收檢查：
1、部件數量是否符合合同中數量的約定。
2、所有連接點是否安全固定。
3、管道布局是否合理、美觀。
4、氣體標頭是否粘貼得正確、美觀。
5、管道連接是否正確。
6、試壓24小時后，壓力表讀數變化是否小于0.25%(根據GB金屬工業管道施工及驗收標準)。
六、系統部件材質及品牌說明
1、氣瓶固定架：不銹鋼材料，配不銹鋼固定鏈
2、氣瓶接頭：316不銹鋼材料，1/4”MNPT,
3、高壓螺旋管：316L不銹鋼，進口產品。
4、一級/二級減壓閥：閥體黃銅材料，表面鍍鉻，隔膜為316L不銹鋼材料，
5、開關球閥/針閥：采用316不銹鋼材料，雙卡套連接,進口品牌。
6、防爆逆止閥：黃銅材料，1/4”NPT。進口產品。
注：除H2、高純O2和C2H2，其它氣體系統不須安裝此裝置。
7、管道：采用316L不銹鋼，內表面等級為BA級，符合ASTM269,1/4OD(6mm)x0.035”WT,AP處理，進口品牌;管道連接到閥件的接頭為316不銹鋼雙卡套接頭，進口產品。
8、氣體出口球閥和清洗閥：采用316不銹鋼針閥，雙卡套連接的球閥，進口品牌。
9、管夾及管道固定件：吊頂管架及固定件等相關固定材料均應采用不銹材料，同時不允許采用可燃材料。
